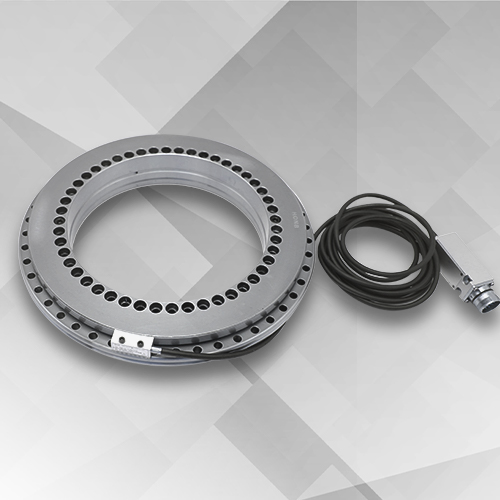

HRTGM帶集成角度測量系統轉臺軸承

該系列軸承基于HRTG轉臺軸承，在HRTG系列基礎上集成了角度測量系統，可實現角度的精確測量，最高精度可達2角秒，非常適用于對角度定位精度有很高要求的應用場合。

bearing@hyzcgroup.com

18837917076

產品詳情

HRTGM集成角度測量系統系列：

該系列軸承基于HRTG轉臺軸承，在HRTG系列基礎上集成了角度測量系統，可實現角度的精確測量，最高精度可達±2角秒，非常適用于對角度定位精度有很高要求的應用場合。

測量系統由傳感器構件和測量尺構成。采用純電感式的測量原理，信號極其精確，測量精度高。同時由于使用了較高的防護措施，該測量系統在運行當中不會受到來自外部的干擾，例如灰塵煙霧、輕度油污及劃痕、磁場等，工作可靠，無需過多維護，適用范圍廣。可用于高精度回轉工作臺和旋轉軸、分度頭、軍工雷達、航空、航天及測量和試驗中要求對角度旋轉精度要求較高的領域。

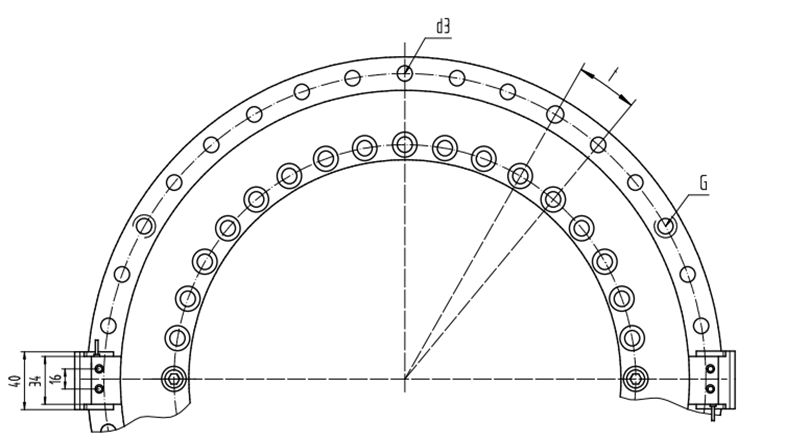

增量值信號

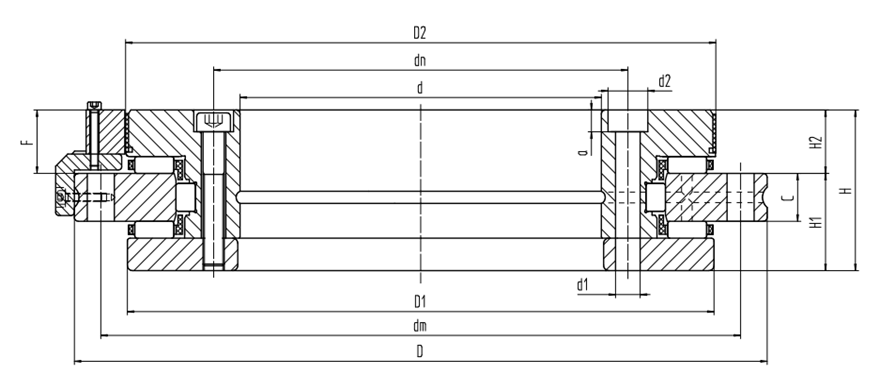

HRTGM軸承尺寸表：

公稱型號	外形尺寸										固定孔						連接螺釘	吊裝孔		節距	軸承軸向徑向跳動		螺釘擰緊力矩	基本額定載荷				極限轉速	摩檫力矩	重量
	外形尺寸										固定孔													軸向		徑向
	d	D	H	H1	H2	D1	D2	dn	dm	F	內圈				外圈									動	靜	動	靜
	單位：mm										d1	d2	a	數量	d3	數量					μm		Ma	Ca	Coa	Cr	Cor	脂潤滑
	單位：mm										mm			數量	mm	數量		G	數量	數量	標準	嚴格	NM	KN				r/min	Nm	Kg
HRTGM150	150	240	43	26	17	214	214.47	165	225	16.5	7	11	6.2	34	7	33	2	M8	3	36*10°	3	1.5	14	112	630	56	170	320	10	7.2
HRTGM180	180	280	46	29	17	244	245.06	194	260	16.5	7	11	6.2	46	7	45	2	M8	3	48*7.5°	4	2	14	118	710	69.5	200	280	12	9.7
HRTGM200	200	300	47	30	17	274	275.62	215	285	16.5	7	11	6.2	46	7	45	2	M8	3	48*7.5°	4	2	14	120	765	81.5	220	260	14	10.7
HRTGM260	260	385	55	36.5	18.5	345	344.39	280	365	17.5	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	6	3	34	160	1060	93	290	200	20	19.3
HRTGM325	325	450	60	40	20	415	415.06	342	430	18.5	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	6	3	34	275	1930	120	345	170	40	26
HRTGM395	395	525	65	42.5	22.5	486	484.48	415	505	18.5	9.3	15	8.2	46	9.3	45	2	M12	3	48*7.5°	6	3	34	300	2280	186	655	150	55	33
HRTGM460	460	600	70	46	24	560	558.33	482	580	18.5	10	15	8.2	46	10	45	2	M12	3	48*7.5°	6	3	34	355	2800	200	165	120	70	45
HRTGM580	580	750	90	60	30	700	700.96	610	720	29	11.4	18	11	46	11.4	42	2	M12	6	48*7.5°	10	5	68	580	4450	235	730	80	140	89
HRTGM850	850	1095	124	80.5	43.5	1018	1019.29	890	1055	40.5	18.5	26	17	57	18.5	54	3	M16	6	60*6°	12	6	284	1020	8500	520	1690	50	600	253
HRTGM1030	1030	1300	145	92.5	52.5	1215	1214.73	1075	1255	46.5	18.5	26	17	66	18.5	66	6	M18	6	72*5°	12	6	284	1140	10300	580	2050	40	800	375
HRTGM1200	1200	1490	164	108	56	1410	1410.81	1240	1445	46.5	18.5	26	17	66	18.5	66	6	M18	6	72*5°	12	6	284	1200	11100	610	2210	25	1000	450

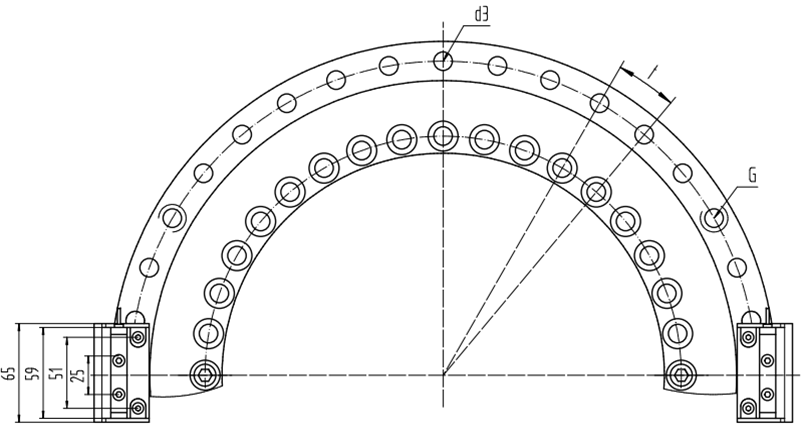

絕對值信號

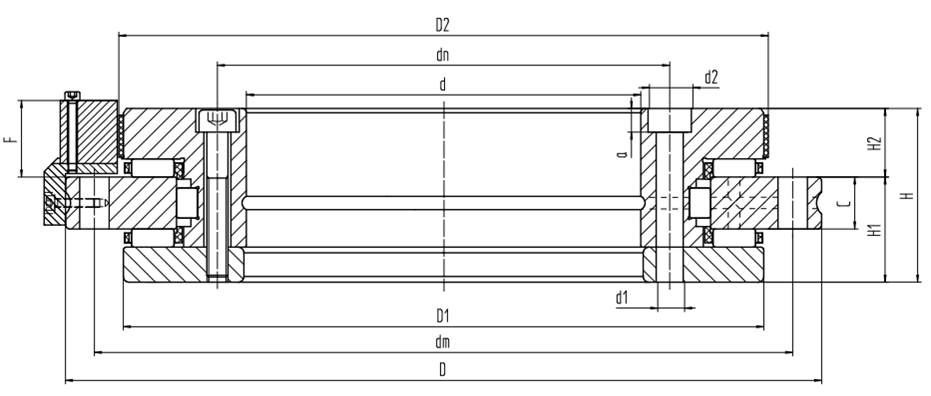

HRTGMA軸承尺寸表：

公稱型號	外形尺寸										固定孔						連接螺釘	吊裝孔		節距	軸承軸向徑向跳動		螺釘擰緊力矩	基本額定載荷				極限轉速	摩檫力矩	重量
	外形尺寸										固定孔													軸向		徑向
	d	D	H	H1	H2	D1	D2	dn	dm	F	內圈				外圈									動	靜	動	靜
	單位：mm										d1	d2	a	數量	d3	數量					μm		Ma	Ca	Coa	Cr	Cor	脂潤滑
	單位：mm										mm			數量	mm	數量		G	數量	數量	標準	嚴格	NM	KN				r/min	Nm	Kg
HRTGMA100	100	185	51	25	26	105	163.54	112	170	31	5.6	10	5.4	16	5.6	15	2	M5	3	18*20°	3	1.5	8.5	105	445	50	88	1200	3	5.1
HRTGMA150	150	240	52	26	26	214	214.47	165	225	31	7	11	6.2	34	7	33	2	M8	3	36*10°	3	1.5	14	112	630	56	170	320	10	7.2
HRTGMA180	180	280	54	29	25	244	245.06	194	260	31	7	11	6.2	46	7	45	2	M8	3	48*7.5°	4	2	14	118	710	69.5	200	280	12	9.7
HRTGMA200	200	300	51	30	21	274	275.62	215	285	26	7	11	6.2	46	7	45	2	M8	3	48*7.5°	4	2	14	120	765	81.5	220	260	14	10.7
HRTGMA260	260	385	61.5	36.5	25	345	346.94	280	365	30	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	6	3	34	160	1060	93	290	200	20	19.3
HRTGMA325	325	450	65	40	25	415	415.06	342	430	31	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	6	3	34	275	1930	120	345	170	40	26
HRTGMA395	395	525	72	42.5	29.5	486	487.66	415	505	34	9.3	15	8.2	46	9.3	45	2	M12	3	48*7.5°	6	3	34	300	2280	186	655	150	55	33
HRTGMA460	460	600	73	46	27	560	560.88	482	580	31	10	15	8.2	46	10	45	2	M12	3	48*7.5°	6	3	34	355	2800	200	165	120	70	45
HRTGMA580	580	750	90	60	30	700	699.69	610	720	34	11.4	18	11	46	11.4	42	2	M12	6	48*7.5°	10	5	68	580	4450	235	730	80	140	89
HRTGMA650	650	870	122	78	44	800	799	680	830	47	14	20	13	45	14	42	3	M12	6	48*7.5°	10	5	116	910	6800	455	1300	70	200	170
